Xenics 短波红外相机 Cheetah系列

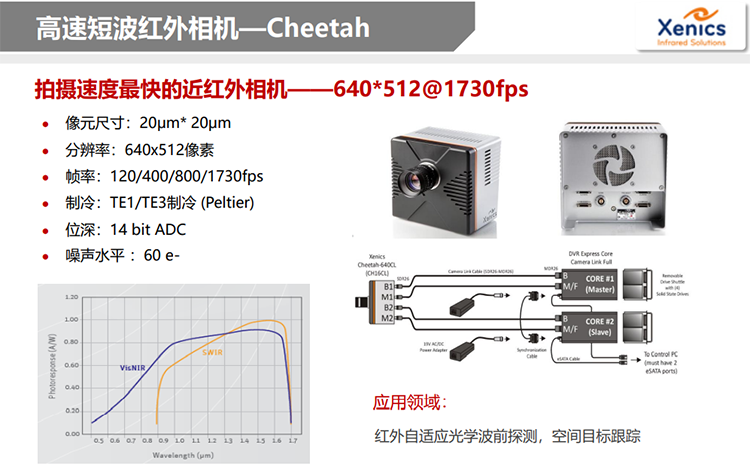

高速短波红外相机—Cheetah
Cheetah 640系列
Cheetah640 系列是基于制冷InGaAs材质芯片的,640x512分辨率 的短波红外相机。
Cheetah640系列不同的制冷级别,从而相机的帧频从400Hz, 800Hz 到1700Hz 不等。三级制冷级别的相机的更高帧频是 110Hz。相机仅有CameraLink接口。
vSWIR即可见光延长到短波红外波段可供选择。
|
相机型号 |
Cheetah 640 TE1 400 Cheetah 640 TE1 400 vSWIR |
Cheetah 640 TE1 800 Cheetah 640 TE1 800 vSWIR |
Cheetah 640 TE1 1700 Cheetah 640 TE1 1700 vSWIR |
Cheetah 640 TE3 |
|
分辨率 |
640 x 512 |
|||
|
像素间距(µm) |
20 |
|||
|
传感器 |
InGaAs |
|||
|
芯片制冷方式 |
TE制冷 |
TE制冷 |
TE制冷 |
三级TE制冷 |
|
快门 |
Global |
|||
|
活动区域及对角 线(mm) |
12.8 x 10.24(对角线 16.4) |
|||
|
光谱范围(nm) |
900 to 1700(SWIR) 500 to 1700(vSWIR) |
900 to 1700(SWIR) 500 to 1700(vSWIR) |
900 to 1700(SWIR) 500 to 1700(vSWIR) |
900 to 1700(SWIR) |
|
量子效率(tpy.) |
80% |
|||
|
满井电子容量 (electrons) |
45k(HG) & 500k(HDR) |
|||
|
读出噪声 (electrons) |
120(HG) & 500(HDR) |
|||
|
暗电流 (electrons/second) |
<100k |
<100k |
<100k |
<100k |
|
像素可操作性 |
>99% |
|||
|
预先设定的曝光 时间范围(ms) |
0.1 to 40 in HG 0.1 to 20 in HDR |
0.1 to 40 in HG 0.1 to 20 in HDR |
0.1 to 40 in HG 0.1 to 20 in HDR |
更大曝光时间下可达 到20s in HG |
|
更大帧速率(HZ) (满分辨率） |
444 |
865 |
1730 |
111 |
|
最小ROI开窗 |
32 x 4(step 16 x 4) |
|||
|
更大帧速率(HZ) (最小ROI开窗) |
>10000 |
|||
|
模拟数字转(ADC) (bits) |
14 |
|||
|
PC接口 |
CameraLink |
|||
|
数字输出格式 |
CameraLink(12 bit base) -1根电缆 |
CameraLink（12 bit medium) -2根电缆 |
CameraLink(12 bit dual medium) -4根电缆 CameraLink(8 bit full)-2根电缆 |
CameraLink(14 bit base) -1根电缆 |
|
功耗(w) |
更大25 |
更大25 |
更大25 |
更大60 |
|
尺寸(mm) |
143 x 137 x 95 |
|||
|
重量(g) |
2000 |
|||
|
编号 |
XEN-000175(SWIR) XEN-000045(vSWIR) |
XEN-000577(SWIR) XEN-000578(vSWIR) |
XEN-000176(SWIR) XEN-000046(vSWIR) |
XEN-000271(SWIR) |
