Xenics 长波红外相机 DioneCAM系列
Dione 1280 CAM系列
超级紧凑，非制冷热成像相机

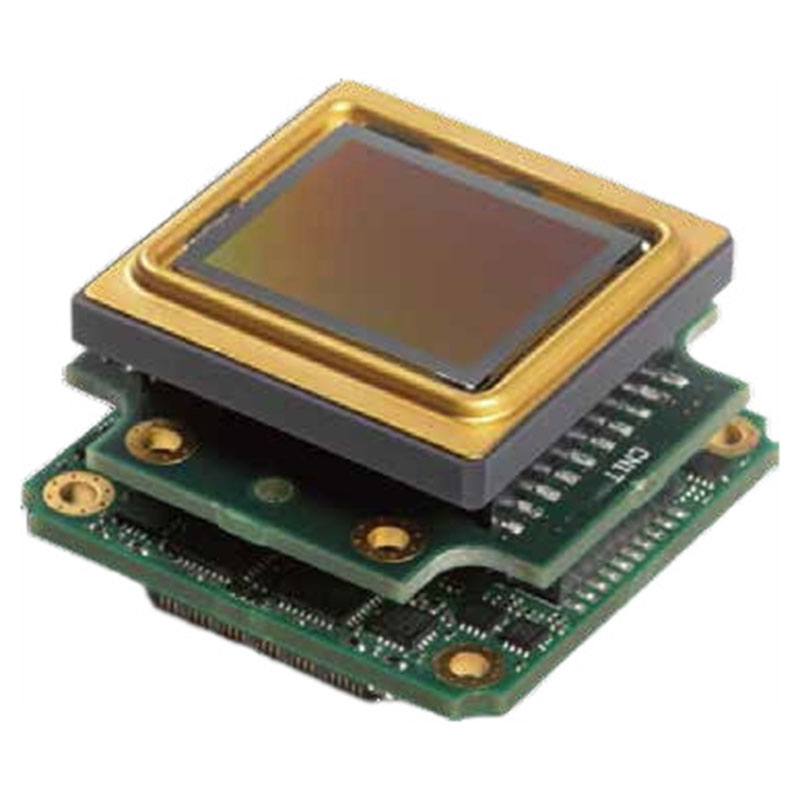

Dione 1280 CAM系列有着12μm像元,微测热辐射探测器 有着1280x1024 的分辨率,热灵敏度小于60mK。
模组经过优化,具有低SWaP（尺寸、重量和功率)。利用 Xenics图像增强技术进行高级图像处理,同时保持较低的功耗。
所有Dione 1280系列相机使用相同的SAMTEC ST5 连接器并符 合GenICam标准。Dione 1280 CAM 有多种不同的镜头可选,
M34 (Dione 1280 CAM M34) 或M45 (Dione 1280 CAM M45)。
超级紧凑的Dione 1280 OEM系列可应用在安全安保,热成像工业 等领域。
应用场景
安全＆安保 交通 过程监控
|
相机型号 |
Dione 1280 CAM M34 |
Dione 1280 CAM M45 |
|
分辨率 |
1280 x 1024 |
|
|
像素间距(µm) |
12 |
|
|
传感器 |
Microbolometer |
|
|
活动区域及对角 线(mm) |
7.68 x 5.76 (对角线 9.6) |
|
|
光谱范围(µm) |
8 to 14 |
|
|
像素可操作性 |
>99.5% |
|
|
更大帧速率(HZ) (满分辨率） |
60 |
|
|
积分时间范围(μs) |
20 to 65 |
|
|
热灵敏度(mK) |
<60mK |
|
|
模拟数字转(ADC) (bits) |
14 |
|
|
PC接口 |
SAMTEC ST5 |
|
|
数字输出格式 |
16 bit |
|
|
光纤接口 |
M34 x 0.5 |
M45 x 0.75 |
|
功耗(W) |
1.7 |
|
|
尺寸(mm) |
40 x 40 x 35 50 x 50 x 36 |
|
|
重量(g) |
78 |
80 |
|
编号 |
XEN-000701 |
XEN-000702 |
Dione S 1280 CAM系列
Dione S 1280 CAM系列有着12 µm 像元,微测热辐射 探测器有着1280x1024的分辨率，热灵敏度小于60mK。
模组经过优化,具有低SWaP（尺寸、重量和功率）。
Dione S 1280 CAM重量轻,体积小,采用机械快门。利用Xenics 图像增强技术进行高级图像处理,同时保持较低的功耗。
所有Dione S 1280系列相机使用相同的SAMTEC ST5 连接器并 符合GenICam标准。Dione 1280 CAM有多种不同的镜头可选,
M34 (Dione S 1280 CAM M24) 或M45 (Dione S 1280 CAM M34)。
超级紧凑的Dione S 1280 CAM系列可应用在安全安保,热成像工 业等领域。
|
相机型号 |
Dione S 1280 CAM M34 |
Dione S 1280 CAM M45 |
|
分辨率 |
1280 x 1024 |
|
|
像素间距(µm) |
12 |
|
|
传感器 |
Microbolometer |
|
|
快门 |
RS |
|
|
活动区域及对角 线(mm) |
15.36 x 12.29 (对角线 19.67) |
|
|
光谱范围(nm) |
8 to 14 |
|
|
像素可操作性 |
>99.5% |
|
|
更大帧速率(HZ) (满分辨率） |
60 |
|
|
积分时间范围(μs) |
20 to 65 |
|
|
热灵敏度(mK) |
<60mK |
|
|
模拟数字转(ADC) (bits) |
14 |
|
|
PC接口 |
SAMTEC ST5 |
|
|
数字输出格式 |
16 bit |
|
|
光纤接口 |
M34 x 0.5 |
M45 x 0.75 |
|
功耗(W) |
2.1 (at 60Hz); 1.9 (at 30 Hz) |
|
|
尺寸(mm) |
55 x 60 x 39 |
65 x 62 x 40 |
|
重量(g) |
待定 |
待定 |
Dione 1280 OEM系列
Dione 1280 OEM系列有着12 μm 像元,微测热辐 射探测器有着 1280x1024 的分辨率,热灵敏度小于60mK。
模组经过优化,具有低SWaP（尺寸、重量和功率）。 OEM 的整体尺寸为35 x 35 x 23.5 mm3,重量为27克。利用Xenics 图像增强技术进行高级图像处理,同时保持较低的功耗。
所有Dione 1280系列相机使用相同的SAMTEC ST5连接器并 符合GenICam标准。
超级紧凑的Dione 1280 OEM系列可应用在安全安保,热成像 工业等领域。
|
相机型号 |
Dione 1280 OEM |
|
分辨率 |
1280 x 1024 |
|
像素间距(µm) |
12 |
|
传感器 |
Microbolometer |
|
活动区域及对角 线(mm) |
15.36 x 12.29 (对角线 19.67) |
|
光谱范围(nm) |
8 to 14 |
|
像素可操作性 |
>99.5% |
|
更大帧速率(HZ) (满分辨率） |
60 |
|
积分时间范围(μs) |
20 to 65 |
|
热灵敏度(mK) |
<60mK |
|
模拟数字转(ADC) (bits) |
14 |
|
PC接口 |
SAMTEC ST5 |
|
数字输出格式 |
16 bit |
|
功耗(W) |
1.7 |
|
尺寸(mm) |
35 x 35 x 23.5 |
|
重量(g) |
27 |
|
编号 |
XEN-000691 |
